1000kW沼氣發電機組

機組型號:1000GF-9-N

外形尺寸：6350×2180×25450mm(L×B×H)

額定電壓：6300V 10500V

燃料類型：沼氣、填埋氣

參考重量：24500kg

獲取報價>> 咨詢熱線：
0531-69953988

產品說明
DESCRIPTION

“濟柴”1000GF9-N型沼氣發電機組采用 “濟柴”H16V190ZLZ-2型沼氣發動機進行成套，該機是以“濟柴”16V氣體發動機為原型，研制出的一種適用于低壓燃氣、高智能化、熱耗低、可靠性高、低排放、長壽命的16缸V型瓦斯氣體發動機、大功率、高性能沼氣發動機。
通過對進氣系統的合理匹配，和采用世界進控制方式，使得沼氣發動機對沼氣濃度適應寬廣，其動力性、經濟性、安全性和可靠性都達到水平。

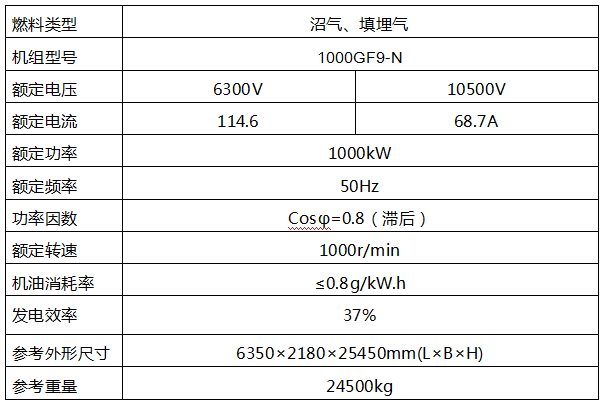

技術參數：

技術特點

（1）增壓器前混合技術，燃氣和空氣在壓氣機同時被吸入，以適用于低壓燃氣。
（2）稀薄燃燒技術，利用世界的燃氣控制系統控制系統對空燃比進行精確控制，達到高空燃比，實現稀薄燃燒。
（3）燃氣的單點噴射和空燃比閉環控制技術，實現對空燃比（λ）閉環控制。發動機可以按不同工況和不同轉速的要求適時地自動調整空氣和瓦斯氣的量，從而使發動機在更佳狀態運行。
（4）可靠的進、排氣系統設計，選用的高壓比、大流量增壓器，加大進氣管道流通面積，提高進氣效率。
（5）采用德國技術的率、低阻力中冷器及板式油冷器，以提高冷卻效率，加大空氣、潤滑油冷卻面積。
（6）選用高能量、高可靠性的IC-16點火系統，使發動機各缸燃燒更加穩定，均勻。
（7）穩定、進氣系統保證使機組功率有效發揮
（8）排氣系統有效防護，防止熱輻射及安全隱患
（9）合理的機油潤滑系統，保證低油耗
（10）安全保障——四道防線確保瓦斯管道安全
（11）機組采用的出廠試驗及質量控制

控制系統：

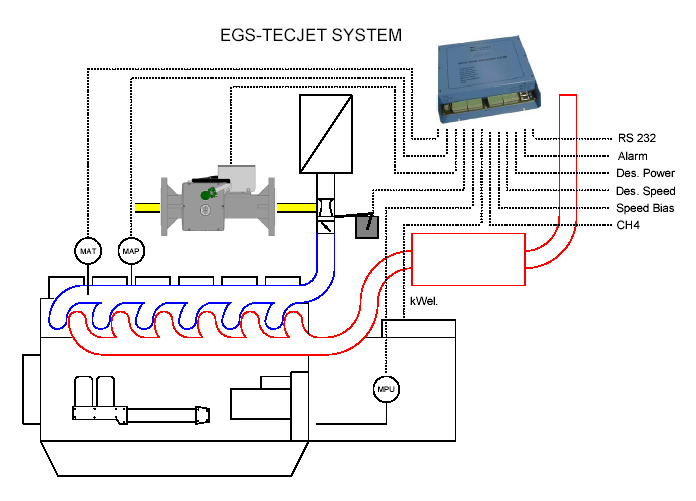

“濟柴”牌16V沼氣發電機組采用世界上更的WOODWARD-EGS空燃比控制系統、Tecjet控制閥和混合器、電子調速器等燃氣進氣控制系統，目前知名如卡特皮勒、瓦克夏等沼氣、沼氣機組等多采用WOODWARD控制技術。對燃氣的濃度變化、壓力變化適應性極強。
EGS是全電腦智能化，高精確度的燃氣進氣控制系統，可通過計算機接口實現機組參數實時監控。它的信息輸入系統包括速度傳感器、λ傳感器（機組標定用）、功率傳感器或扭矩信號傳感器、甲烷傳感器、兩個進氣壓力傳感器和一個進氣溫度傳感器，這些傳感器將發動機運行過程中的填埋氣體濃度變化、轉速、功率（或扭矩）、尾氣中氧含量（標定用）等信號及時傳遞給EGS控制器。EGS控制器將上述信息進行綜合處理，計算出發動機更佳運行所需要的燃氣量，將信息傳遞給Tecjet控制閥，由Tecjet控制閥控制調整燃氣進氣量，實現控制更佳空燃比的目的。通過控制WOODWARD-ProAct執行器來控制混合氣的流量，將發動機的轉速控制在標定范圍內。
EGS控制模塊及相關輔助設備組成了真正的閉環電控系統?？杖急乳]環控制技術的應用，使燃氣機組燃燒更合理，可根據沼氣濃度變化自動調整空燃比混合，機組運行更加平穩，控制更加精確。
